RF100CA是曉網科技推出一款UHF RFID天線一體化讀卡模塊，集成915Mhz讀卡模塊的陶瓷天線整體體積減少了60%。同時，產品采用行業通用FPC連接器，可方便的安裝在尺寸受限的超高頻手持機，讀卡器內，同樣的性能，更小的尺寸，開啟了更多應用的可能性，是新零售智能倉儲和智能售貨柜等解決方案的極佳選擇。

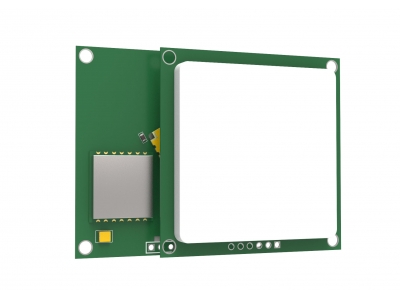

讀卡模塊+天線一體化設計

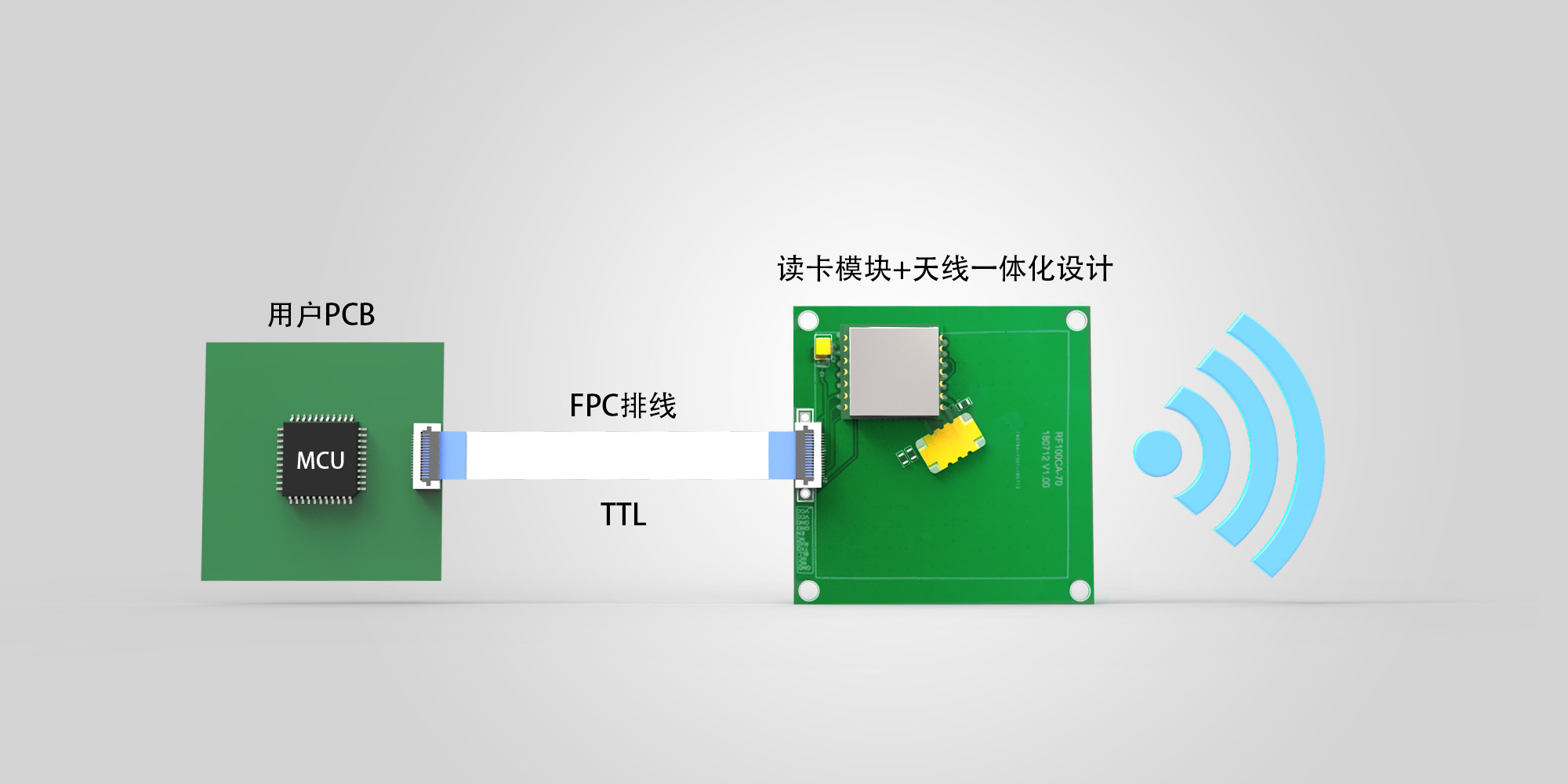

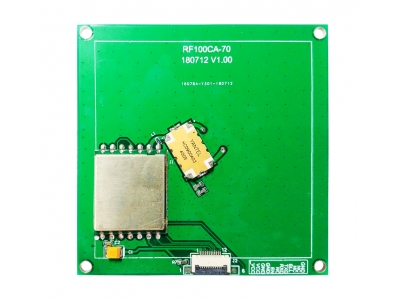

通過柔性FPC連接MCU，使用TTL串口讀寫標簽數據，無需超高頻知識直接使用

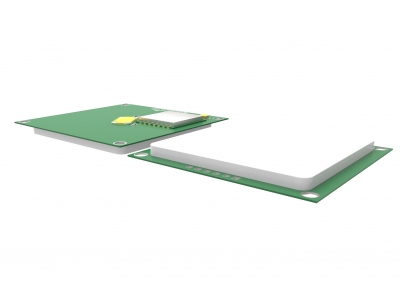

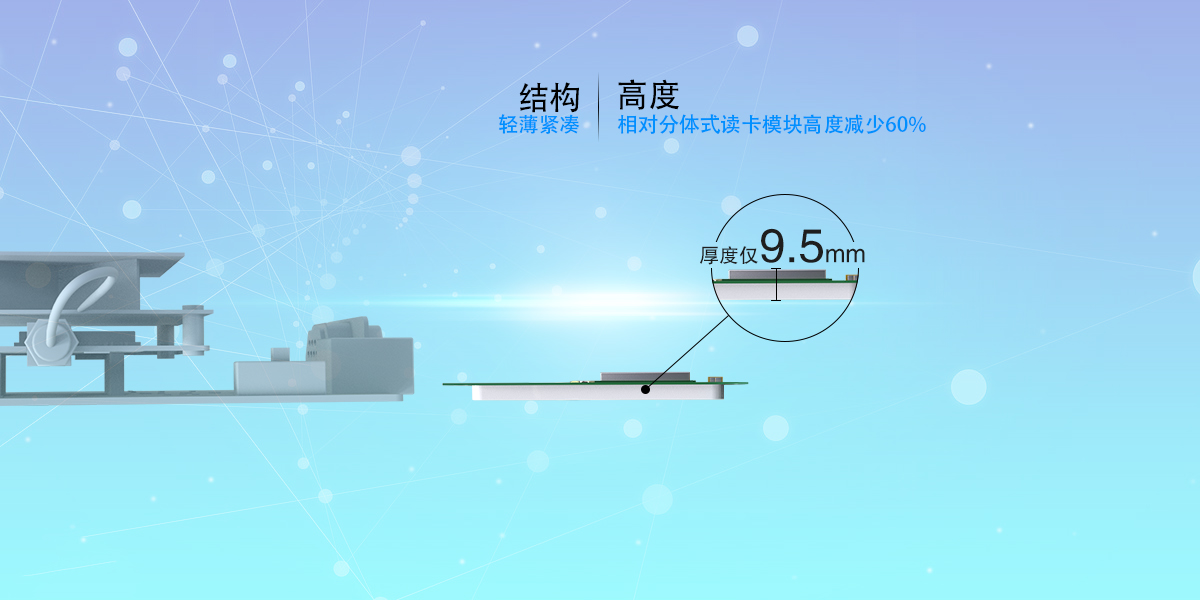

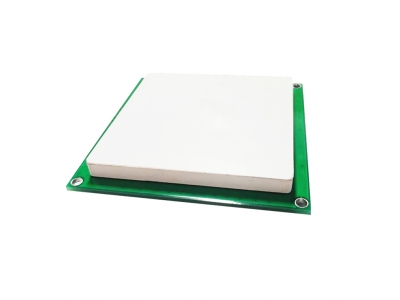

輕薄緊湊的結構
相比于單獨模塊+尼龍柱固定外置天線，一體式天線大大減少了整體高度，更適合手持機使用
功耗低，效率高

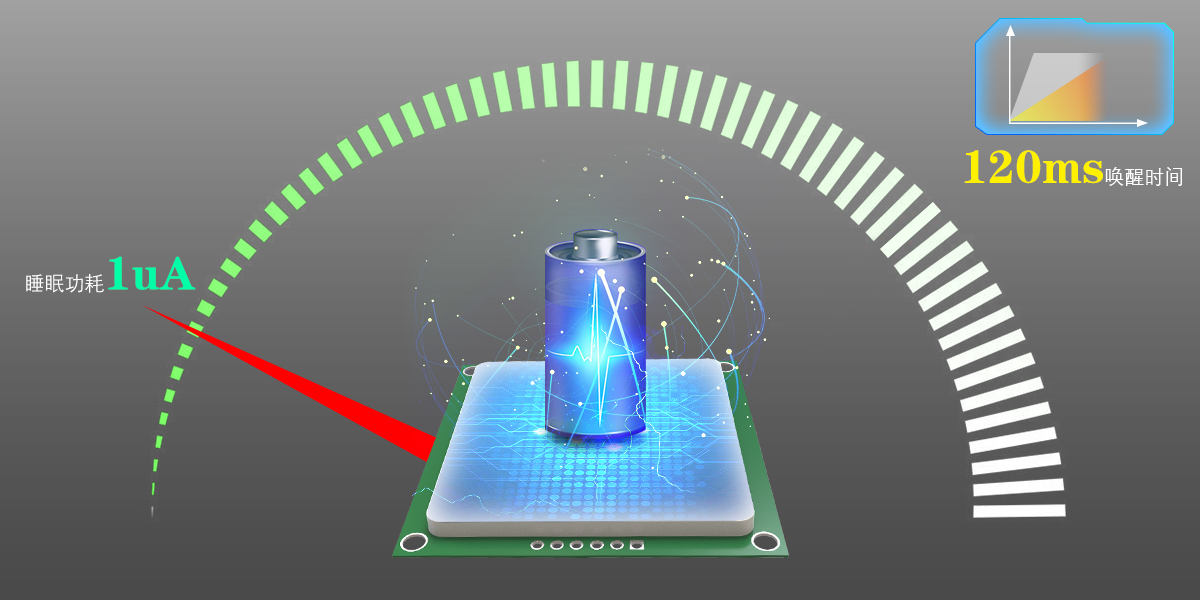

睡眠功耗1uA，無需額外散熱器，120ms喚醒時間

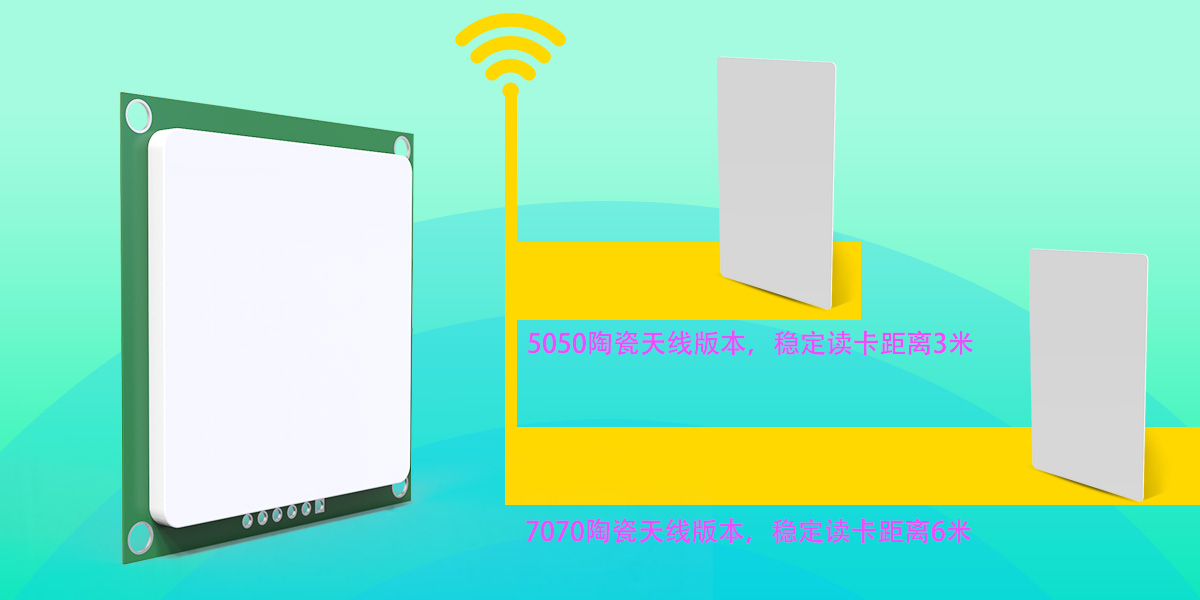

讀卡距離遠
5050陶瓷天線版本，穩定讀卡距離3米； 7070陶瓷天線版本，穩定讀卡距離6米；
結構性處理散熱問題
天線底板大面積覆銅導熱，連續盤存溫升小于10度，支持室溫下長期連續滿負荷工作
支持多種RFID讀卡協議
支持ISO18000-6C/EPC Gen2等多種協議

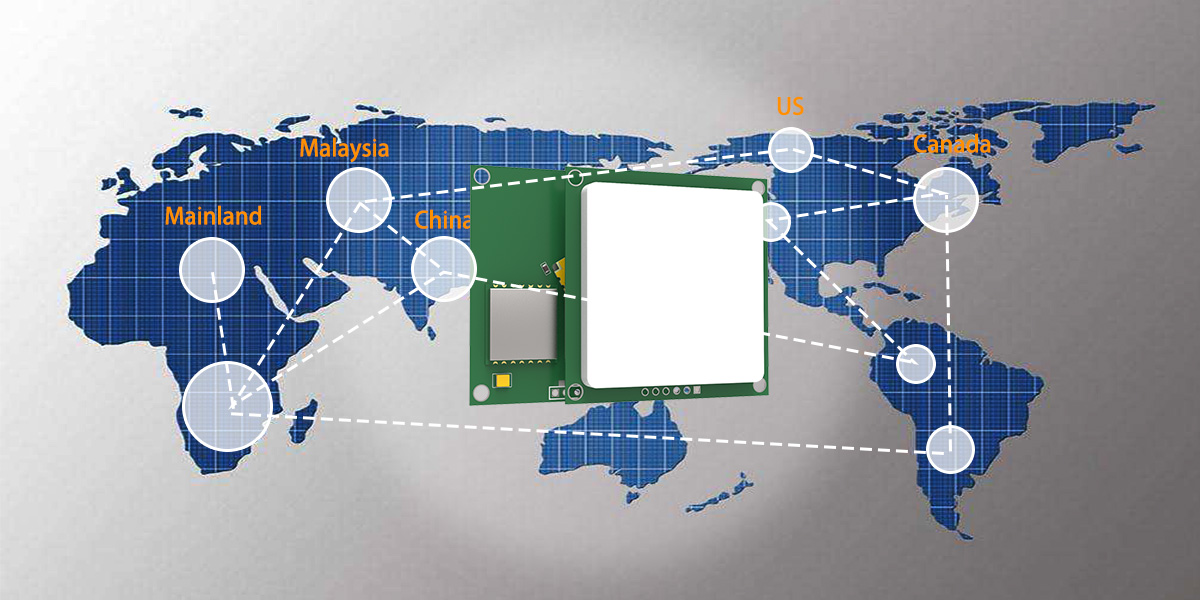

支持多個國家地區制式
支持國家及地區：US, Canada and other regions、Europe and other regions 、Mainland China、Japan、Korea、Malaysia、Taiwan
特點：
| 讀卡距離 | 5050陶瓷天線版本，穩定讀卡距離3米； 7070陶瓷天線版本，穩定讀卡距離6米； |
| 功耗 | 睡眠功耗，1ua； |
| 喚醒時間 | 120ms |
| 工作溫度 | 寬溫設計，溫漂系數極低； |
| 外圍電路 | 無外圍電路，直接連接 |
| 工藝 | 一致性設計的典范之作，全部選用最高等級的元器件，保證各項參數穩定一致。 |

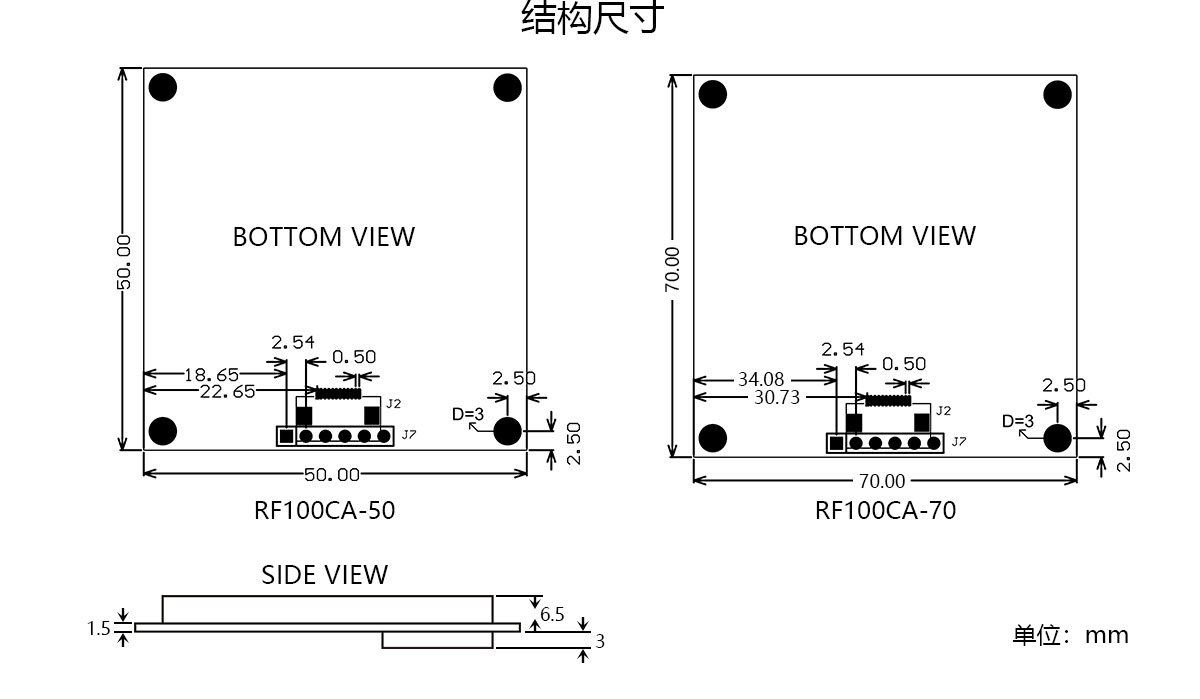

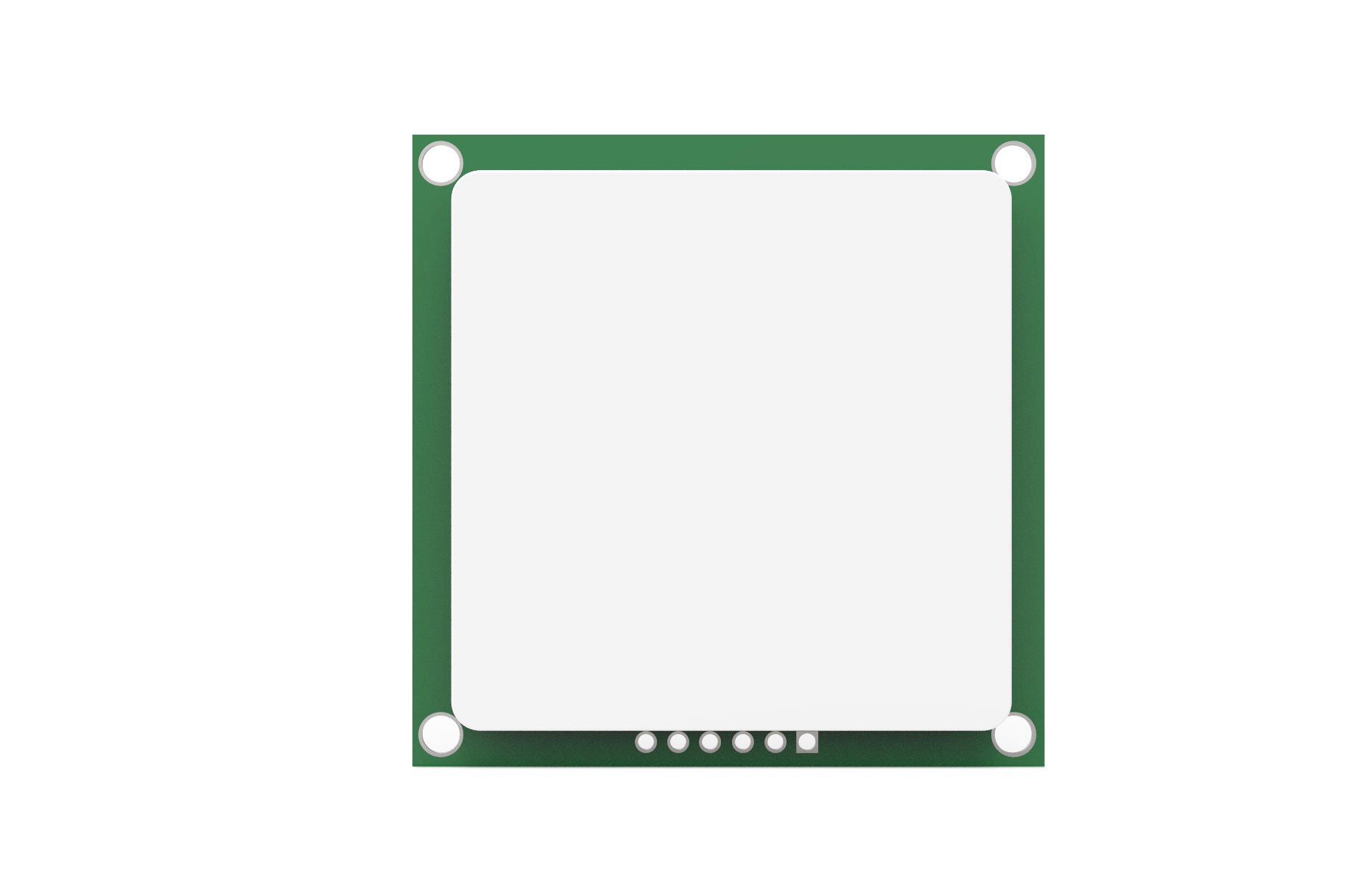

根據增益的大小，該系列產品包含50*50mm的RF100CA-50和70*70mm的RF100CA-70兩款產品。

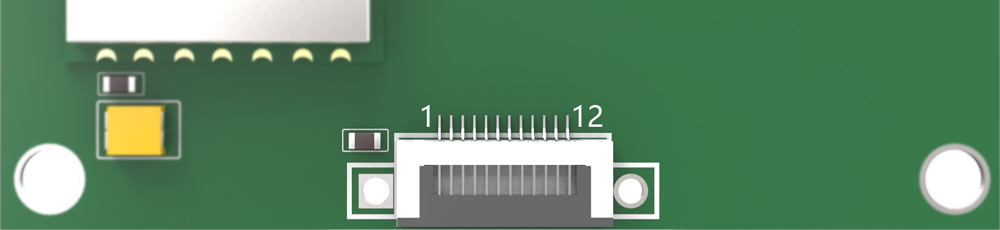

引腳定義：
 | ||
| PIN | 定義 | 說明 |
| 1 | 5V | 電源 |
| 2 | 5V | |
| 3 | GND | 接地 |
| 4 | GND | |
| 5 | EN | 使能引腳 |
| 6 | NC | 保留引腳，懸空處理 |
| 7 | RXD | TTL接收 |
| 8 | TXD | TTL發送 |
| 9 | BELL_EN | 蜂鳴器使能 |
| 10 | NC | 保留引腳，懸空處理 |
| 11 | NC | 保留引腳，懸空處理 |
| 12 | GND | 接地 |
| 品牌： | 曉網科技 |
| 中心頻點： | 915Mhz |
| 工作頻段： | 840～960MHz |
| 支持協議： | ISO18000-6C |
| 實際最大輸出功率： | 26dBm |
1.配置軟件常見問題
1.1配置軟件串口識別不出來？
1.2配置軟件的串口如何選擇？
1.3MemBank里的User、EPC、RFU、TID是什么意思，要怎么選擇？2
1.4配置軟件怎么進行寫操作？
1.5配置軟件測試時讀不到標簽是什么原因？
1.6在配置軟件中，有不同的區域選擇，用哪個區域測試最好？
1.7怎么用配置軟件測試天線信號強度，怎么看測試出的數據？
2.UHF RFID產品環境位置放置常見問題？
2.1RFID產品能不能放在地面上測試？會有什么影響？
2.2RFID產品天線跟天線之間如何放著，才能達到更好的通信效果？
2.3天線的輻射范圍是怎么樣的？會有盲區嗎？
1.配置軟件常見問題
1.1配置軟件串口識別不出來？
答：遇到這種情況，要檢查以下三個問題：
驅動問題：查看計算機中的設備管理器，是否有顯示串口號，是否成功安裝 USB BridgeSetup_CA驅動。
電腦系統問題：配置軟件跟電腦某些系統互不兼容，識別不出串口號，可以直接在串口窗口手打串口號進去，再打開串口?；虼蜷_配置軟件的屬性，在兼容性窗口更改兼容 XP 系統運行，再重啟。
連接問題：評估底板未連接好或未上電。
1.2配置軟件的串口如何選擇？
答: 下載驅動后，打開計算機設備管理器，點擊端口查看是否有Silicon Labs CP 2102x USB to UART Bridge（COM x），如有表示驅動已安裝好，串口可使用；若沒有可找后續技術咨詢；詳情見RFID_Reader_GUI_V2.1操作指南。
1.3MemBank里的User、EPC、RFU、TID是什么意思，要怎么選擇？
答：四個區域的含義如下：
User 區（可讀可寫）該存貯區用于存貯用戶自定義的數據。用戶可以對該存貯區進行 改、寫操作。
EPC 為識別標簽對象的電子產品碼。EPC 存儲在以 20H 存儲地址開始的 EPC 存儲 器內， MSB 優先。用于存貯本電子標簽的 EPC 號，該 EPC 號的長度在以上 PC 值中來指 定 ， 每類電子 標簽(不同廠商或不同型號)的 EPC 號長度可能會不同。 用戶通過讀該存 貯器內容命令讀取 EPC 號。
RFU 區（可讀可寫），也叫 Reserve 區，中文名稱保留內存，為電子標簽存貯密碼（口 令）的部份。
TID 區（只可讀）該存貯體是指電子標簽的產品類識別號，每個生產廠商的 TID 號都 會不同。用戶可以 在該存貯區中存貯其自身的產品分類數據及產品供應商的信息。
客戶可按自己的需求選擇存儲區。
1.4配置軟件怎么進行寫操作？
答：點擊測試軟件中的Read &Write Tag Memory，選擇要進行寫操作的標簽，輸入想要寫入的EPC，點擊 Write，若寫入成功會在下方出現 Write Memory Success 綠色字樣，如下圖所示：
1.5配置軟件測試時讀不到標簽是什么原因？
答：RFID_Reader_GUI_V2.1是RF100的配套軟件，RF100是超高頻模塊，只可以讀取超高頻標簽，所以測試軟件只支持ISO18000-6C/EPC Gen2 協議測試超高頻標簽。
1.6在配置軟件中，有不同的區域選擇，用哪個區域測試最好？
答：一般選擇US區測試效果會更好，US區域可以接收到的頻點比其他區域接收到的頻點多，測試效果也會更好。
1.7怎么用配置軟件測試天線信號強度，怎么看測試出的數據？
答：選擇設置區域US，點擊Test&Modem Setting中的Scan Jammer就可以測試到天線信號強度；點擊測出的數據，數值越低表示天線信號強度越強，反之則越弱，詳情見RFID_Reader_GUI_V2.1操作指南。
2.UHF RFID產品環境位置放置常見問題？
2.1RFID產品能不能放在地面上測試？會有什么影響？
答：模塊放在地面上測試會對讀距有一定影響，會大大縮短讀距。
2.2RFID產品天線跟天線之間如何放著，才能達到更好的通信效果？
答：天線焊點處應朝上或朝右，朝上或朝右會比朝下讀距遠且穩定。
2.3天線的輻射范圍是怎么樣的？會有盲區嗎？
答：天線的輻射范圍詳情可見天線波瓣圖；天線會有盲區的，每個天線的盲區都是不一樣的，可能是天線兩邊，也可能是天線背面。
