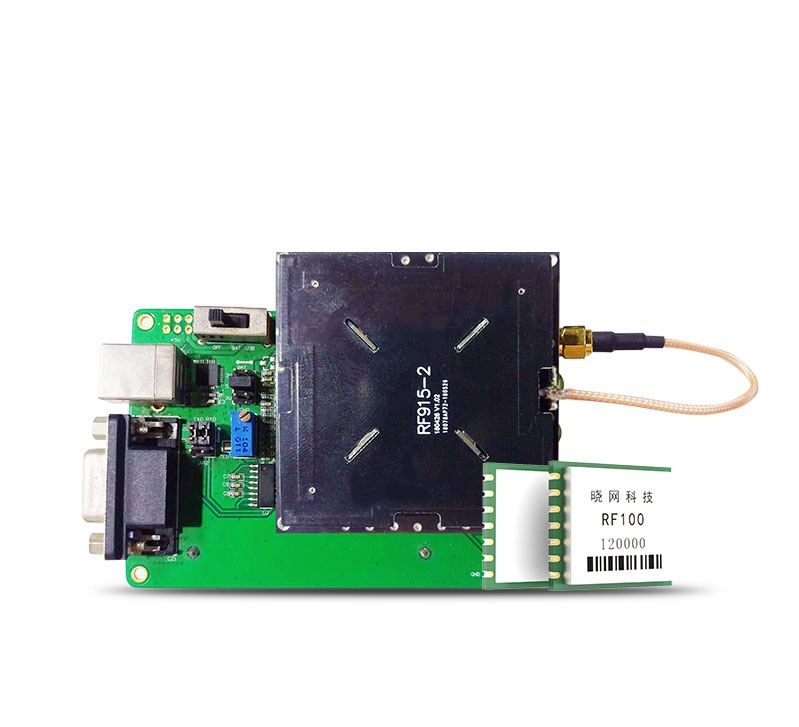

遠距離超高頻模塊RF100評估板

1.配置軟件常見問題

1.1配置軟件串口識別不出來？

1.2配置軟件的串口如何選擇？

1.3MemBank里的User、EPC、RFU、TID是什么意思，要怎么選擇？2

1.4配置軟件怎么進行寫操作？

1.5配置軟件測試時讀不到標簽是什么原因？

1.6在配置軟件中，有不同的區域選擇，用哪個區域測試最好？

1.7怎么用配置軟件測試天線信號強度，怎么看測試出的數據？

2.UHF RFID產品環境位置放置常見問題？

2.1RFID產品能不能放在地面上測試？會有什么影響？

2.2RFID產品天線跟天線之間如何放著，才能達到更好的通信效果？

2.3天線的輻射范圍是怎么樣的？會有盲區嗎？

1.配置軟件常見問題

1.1配置軟件串口識別不出來？

答：遇到這種情況，要檢查以下三個問題：

驅動問題：查看計算機中的設備管理器，是否有顯示串口號，是否成功安裝 USB BridgeSetup_CA驅動。

電腦系統問題：配置軟件跟電腦某些系統互不兼容，識別不出串口號，可以直接在串口窗口手打串口號進去，再打開串口。或打開配置軟件的屬性，在兼容性窗口更改兼容  XP 系統運行，再重啟。

連接問題：評估底板未連接好或未上電。

1.2配置軟件的串口如何選擇？

答: 下載驅動后，打開計算機設備管理器，點擊端口查看是否有Silicon Labs CP 2102x USB to UART  Bridge（COM x），如有表示驅動已安裝好，串口可使用；若沒有可找后續技術咨詢；詳情見RFID_Reader_GUI_V2.1操作指南。

1.3MemBank里的User、EPC、RFU、TID是什么意思，要怎么選擇？

答：四個區域的含義如下：

User 區（可讀可寫）該存貯區用于存貯用戶自定義的數據。用戶可以對該存貯區進行 改、寫操作。

EPC 為識別標簽對象的電子產品碼。EPC 存儲在以 20H 存儲地址開始的 EPC 存儲 器內， MSB 優先。用于存貯本電子標簽的 EPC 號，該 EPC 號的長度在以上 PC 值中來指 定 ， 每類電子 標簽(不同廠商或不同型號)的 EPC 號長度可能會不同。 用戶通過讀該存 貯器內容命令讀取 EPC 號。

RFU 區（可讀可寫），也叫 Reserve 區，中文名稱保留內存，為電子標簽存貯密碼（口 令）的部份。

TID 區（只可讀）該存貯體是指電子標簽的產品類識別號，每個生產廠商的 TID 號都 會不同。用戶可以 在該存貯區中存貯其自身的產品分類數據及產品供應商的信息。

客戶可按自己的需求選擇存儲區。

1.4配置軟件怎么進行寫操作？

答：點擊測試軟件中的Read &Write Tag Memory，選擇要進行寫操作的標簽，輸入想要寫入的EPC，點擊 Write，若寫入成功會在下方出現 Write Memory Success 綠色字樣，如下圖所示：

1.5配置軟件測試時讀不到標簽是什么原因？

答：RFID_Reader_GUI_V2.1是RF100的配套軟件，RF100是超高頻模塊，只可以讀取超高頻標簽，所以測試軟件只支持ISO18000-6C/EPC Gen2 協議測試超高頻標簽。

1.6在配置軟件中，有不同的區域選擇，用哪個區域測試最好？

答：一般選擇US區測試效果會更好，US區域可以接收到的頻點比其他區域接收到的頻點多，測試效果也會更好。

1.7怎么用配置軟件測試天線信號強度，怎么看測試出的數據？

答：選擇設置區域US，點擊Test&Modem Setting中的Scan Jammer就可以測試到天線信號強度；點擊測出的數據，數值越低表示天線信號強度越強，反之則越弱，詳情見RFID_Reader_GUI_V2.1操作指南。

2.UHF RFID產品環境位置放置常見問題？

2.1RFID產品能不能放在地面上測試？會有什么影響？

答：模塊放在地面上測試會對讀距有一定影響，會大大縮短讀距。

2.2RFID產品天線跟天線之間如何放著，才能達到更好的通信效果？

答：天線焊點處應朝上或朝右，朝上或朝右會比朝下讀距遠且穩定。

2.3天線的輻射范圍是怎么樣的？會有盲區嗎？

答：天線的輻射范圍詳情可見天線波瓣圖；天線會有盲區的，每個天線的盲區都是不一樣的，可能是天線兩邊，也可能是天線背面。
